Extreme Macro Calculator

Cài đặt chung (Global Settings)

Camera Mount (D1)

Sensor Size (CoC)

1. Finite Objective & Bellows Calculator

Objective Image Distance [Obj. D] (mm)

Objective Rated Mag (x)

Objective NA

Used Tube Length [Du] (mm)

D1 (Sensor to Mount): 18.00 mm

D2 (Sensor to Objective): 160.00 mm

D3 (Required Tube Length): 142.00 mm

Result Magnification: 10.00x

RECOMMENDED STEP SIZE

            0.00 µm


2. Infinite Objective & Tube Lens Calculator

Obj. Manufacturer (Ref. Focal)

Objective Rated Mag (x)

Objective NA

Common Tube Lenses (D2)

Custom Tube Lens Focal (mm)

D1 (Sensor to Mount): 18.00 mm

D2 (Tube Lens Focal Length): 208.33 mm

D3 (Required Tube Length): 190.33 mm

Result Magnification: 10.42x

RECOMMENDED STEP SIZE

            0.00 µm

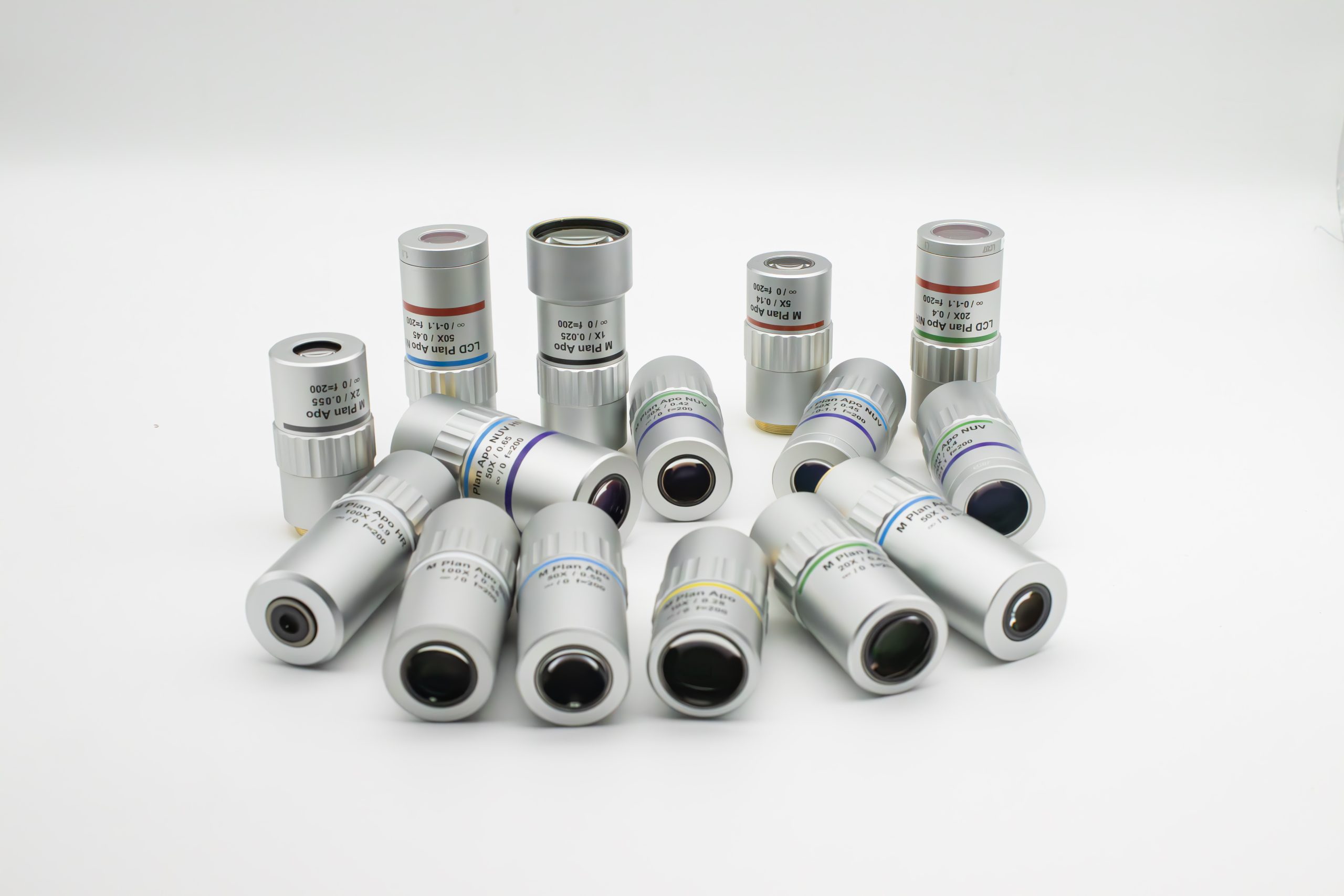

📖 Understanding Microscope Objectives (Finite & Infinite)

Để sử dụng bộ công cụ tính toán chính xác, bạn cần nhận diện các ký hiệu quan trọng được in trên thân vật kính.

1. CORE PARAMETERS

(3) Magnification

Độ phóng đại (VD: 4X, 10X, 20X). Thông số nền tảng để tính độ phóng đại cuối cùng trên cảm biến.

(5) Numerical Aperture (NA)

Khẩu độ số (VD: 0.10, 0.25, 0.42). NA lớn giúp nét hơn nhưng DoF mỏng hơn. Con số quan trọng nhất để tính Step Size.

(4) Optical System

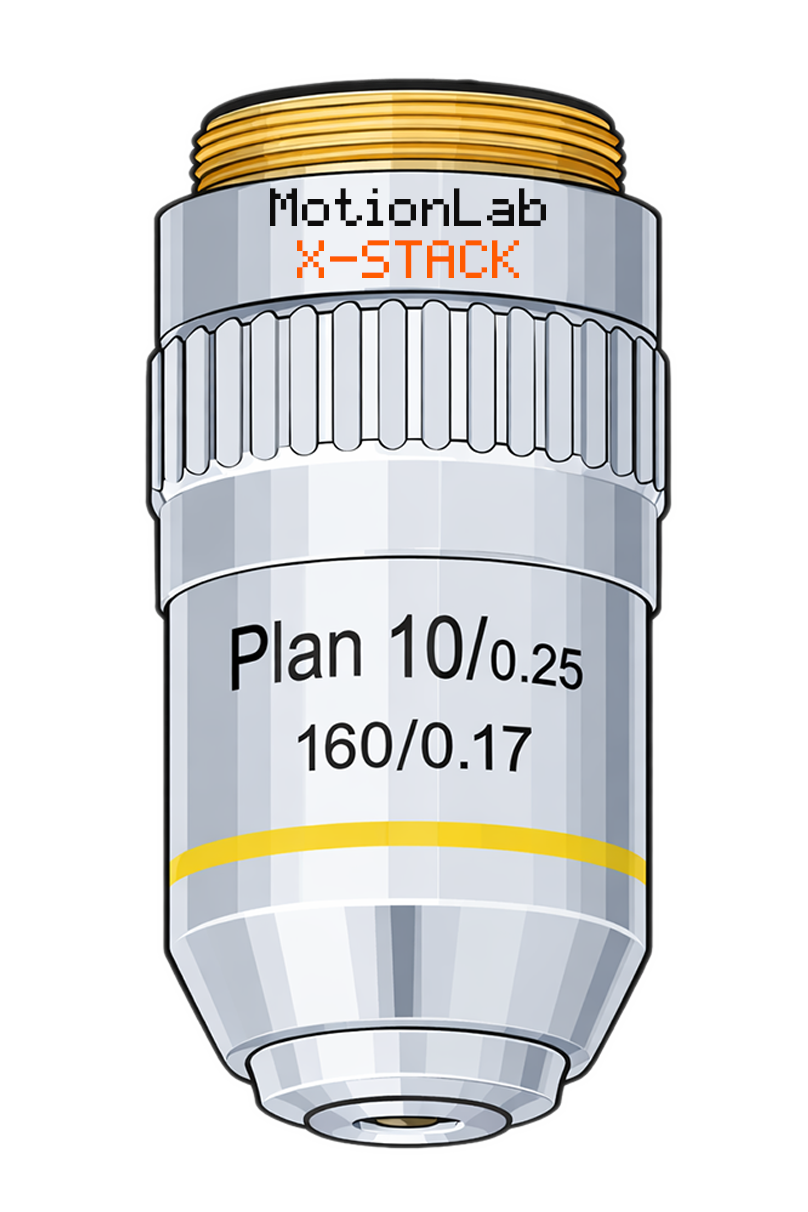

160 / 210: Vật kính Hữu cực. Dùng với ống nối rỗng (Extension Tubes).

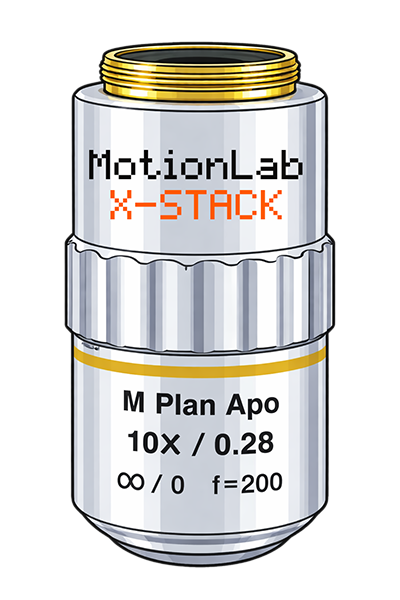

∞: Vật kính Vô cực. Bắt buộc phải dùng kèm với Tube Lens.

2. MARKINGS & WARNINGS

Plan / Apo: Khử sắc sai và cong trường ảnh. Giúp ảnh nét đều từ tâm ra rìa.
0.17 / 0: Độ dày kính lamen yêu cầu. Trong nhiếp ảnh macro, ký hiệu '0' hoặc '-' là lý tưởng nhất.
WD: Khoảng cách làm việc (WD). WD càng lớn thì càng dễ set-up ánh sáng.

⚠️ UNSUITABLE OBJECTIVES

❌ OIL / HI: Vật kính soi dầu. Tuyệt đối không dùng cho macro vì ảnh sẽ cực kỳ mờ bết.
❌ NA > 0.65: Khoảng cách làm việc cực ngắn (dưới 1mm). Dễ va chạm mẫu vật.

Bạn muốn tìm hiểu sâu hơn về chức năng của các loại vật kính?
